SIEMENS 3WL1225-2BB32-1AA2 Sabit Tip Şalter 1250-2500A

Versiyon
ürün modeli :IEC 60947-2
çalıştırma elemanı modeli : Çalıştırma düğmesi
anahtar tahriki modeli : mekanik olarak çağrılan manüel tahrik
anahtar tahriki modeli / motor tahriki :Hayir
aşιrι akım tetikelyici modeli : ETU25B

Genel teknik veriler
kutup sayısı :3

devre kesici ebadı : 2
kullanım kategorisi : B
Gerilim
izolasyon gerilimi / anma değeri : 1 000 V

işletim gerilimi
● AC’de / 50/60 Hz’de / anma değeri 690 V
Koruma sınıfı
IP koruma türü : IP20
IP koruma türü / ön tarafta : IP20
aşιrι akım devindiricisinin koruma fonksiyonu : LSI

Dağıtma
güç kaybı [W]
● akım anma değerinde / AC’de / sıcak işletim durumunda /
kutup başına 90 W
● maksimum 270 W

Ana devre
işletim frekansı
● 1 / anma değeri 50 Hz
● 2 / anma değeri 60 Hz

Yardımcı devre
açıcı sayısı / yardımcı kontaklar için : 2
kapayıcı sayısı / yardımcı kontaklar için : 2

Uygunluk
kullanma uygunluğu Tesisat / motor koruması:Ayarlanabilir parametreler
akım ayarlanabilir aktivasyon değeri / akıma bağlı aşırı yük tetikleyici / başlangıç değeri:1 000 A

Ürün Detayı
ürün bileşeni
● alarm anahtarı Evet
● açtırma bobini Hayir
● alçak gerilim tetikleyicisi Hayir
yardımcı anahtar modeli 2 S + 2 Ö
ürün ilavesi / opsiyonel / motor tahriki :Evet

Ürün fonksiyonu
● topraklama koruması Hayir
● faz kesintisi teşhisi :Evet
Ekran ve operasyon gösterge modeli: Göstergesiz

Kısa devre
işletim kısa devre akımı kesme kapasitesi (Ics)
● 415 V’ta / anma değeri 66 kA
● 500 V’ta / anma değeri 66 kA
● 690 V’ta / anma değeri 50 kA
sınır kısa devre akımı kesme kapasitesi (Icu)
● 415 V’ta / anma değeri 66 kA
● 500 V’ta / anma değeri 66 kA
● 690 V’ta / anma değeri 50 kA

Bağlantılar
elektrik bağlantısı düzeni / ana devre için arka taraftaki ana bağlantı, yatay
elektrik bağlantısı modeli / ana devre için bara bağlantısı

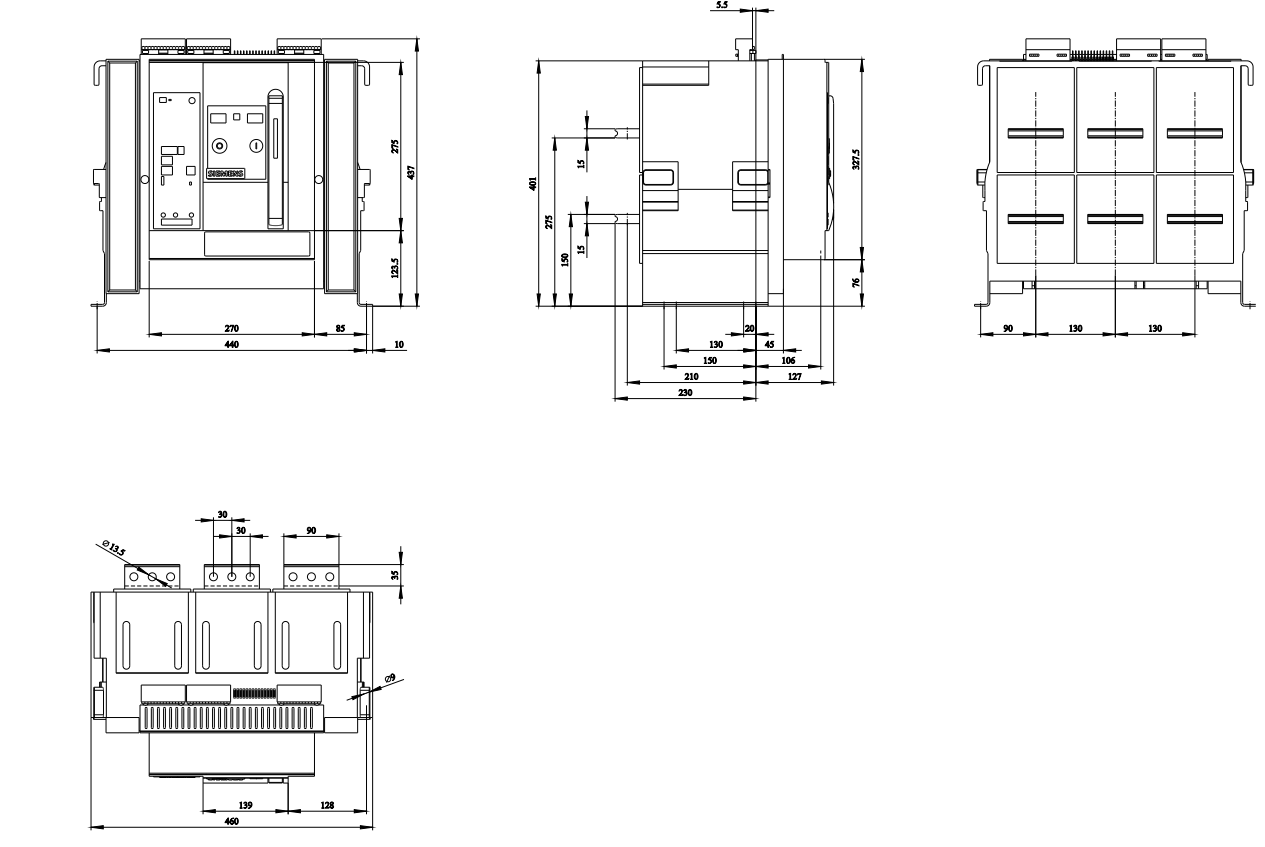

Mekanik Tasarım yükseklik :440,5 mm
genişlik :460 mm
derinlik: 337 mm
sabitleme türü :sabit monte
montaj konumu :isteğe göre
MB başına net ağırlık : 62,6 kg

Çevresel koşullar
ortam sıcaklığı / işletim sırasında
● minimum -20 °C
● maksimum 70 °C
ortam sıcaklığı / depolama sırasında
● minimum -40 °C
● maksimum 70 °C
