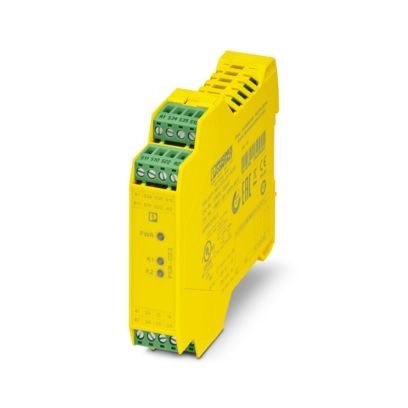

Name: 1118037 PSR-CE3 Güvenlik Rölesi
Brand: Phoenix Contact
SKU: 1118037
Availability: InStock

Ürün tipi

Güvenlik röleleri

Ürün gamı

PSRclassic

Uygulama

Acil durdurma

Güvenlik kapısı

Işık bariyeri

Set içeriği

1179332 PSR-SCP- 24DC/CE3/3X1/1X2/B SET

Kontrol

1 ve 2 kanal

Mekanik çalışma ömrü

yaklaşık 10⁷ çevrim

Röle tipi

IEC/EN 61810-3 uyarınca force guided kontaklar bulunan elektromekanik röle

İzolasyon karakteristikleri

Darbe gerilim kategorisi

III

Kirlilik sınıfı

Zamanlar

Tipik tepki süresi

200 ms (otomatik start)

200 ms (manüel, denetimli start)

U_s‘li tipik başlatma zamanı

200 ms (A1 üzerinden kontrol edildiğinde)

Tipik bırakma zamanı

25 ms (sensör devresi üzerinden talep edildiğinde)

60 ms (A1 üzerinden talep edildiğinde)

Tekrar başlatma zamanı

< 1 s (Boot zamanı)

Geri kazanım süresi

< 500 ms (emniyet fonksiyonunun izleyen talebi)

100 ms (Manuel başlatma sırasında sensör devresinin etkinleştirilmesinden sonra kullanılabilirlik süresi)

Başlatma darbe uzunluğu

min. 500 ms (manüel start)

Nominal durum için maksimum güç kaybı	16,6 W (U_S = 26.4 V, I_L² = 72 A², P_Total max = 2.2 W + 14.4 W)
Nominal çalışma modu	100 % çalışma faktörü
Nominal izolasyon gerilimi	250 V
Nominal darbe gerilimi / izolasyon	Tüm çıkış akım devreleri arasında 4 kV temel izolasyon
	Tüm çıkış akım yolları/lojik yolları ve muhafaza arasında 4 kV temel izolasyon
	Güvenli izolasyon, 250 V yük akımı yolları ve 24 V lojik yolları arasında 6 kV güçlendirilmiş izolasyon
Besleme
Tanım	A1/A2
Kontrol devresi nominal besleme gerilimi U_S	24 V DC -15 % / +10 %
Nominal kontrol besleme akımı I_S	tip. 70 mA (U_S‘de)
U_S‘deki güç tüketimi	tip. 1,68 W
Kapama akımı	< 5,2 A (tip. U_S, Δt = 2 ms ile)
Filtre süresi	5 ms (U_sdeğerinde gerilim çökmesi durumunda)
Koruma devresi	Ters polariteye karşı seri koruma; Bastırıcı diyot
